T4-Alu
Applicazioni e prodotti per fonderie

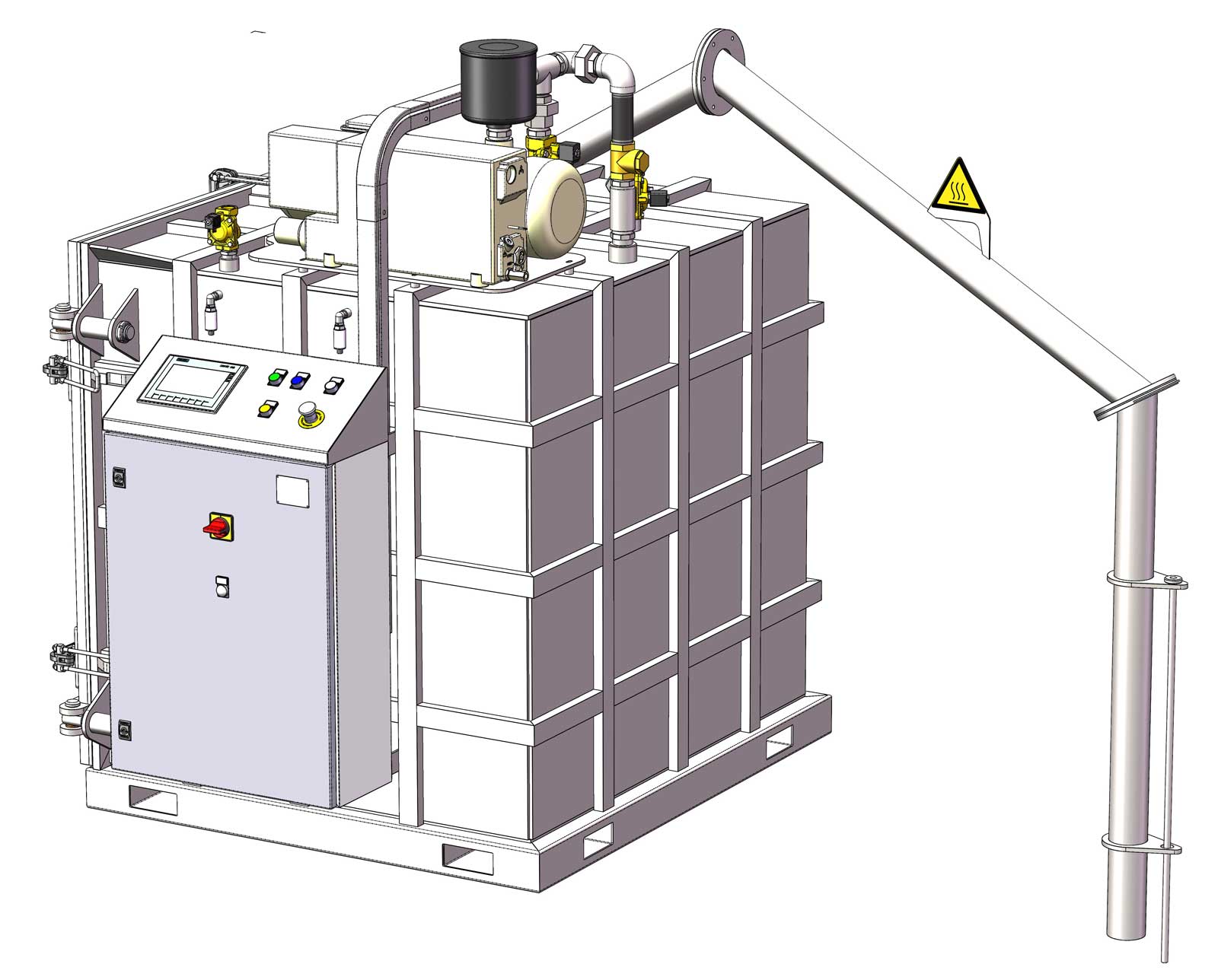

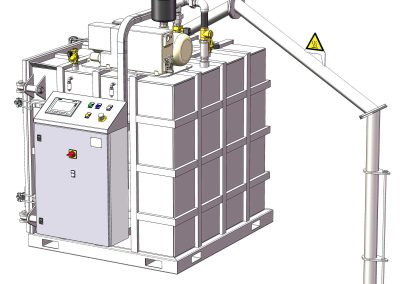

La macchina nasce per essere movimentata agevolmente mediante carrello elevatore a forche. Sulla base sono presenti sedi che permettono l’inforcolamento su tutti e 3 i lati liberi.
La struttura è composta da una camera a tenuta stagna sulla quale sono fissate tutte le altre parti della macchina: impianto di generazione vuoto e quadro di comando.
All’interno della camera stagna deve essere posizionata la siviera fornita in dotazione. Una volta effettuato il travaso, la siviera può essere prelevata con il carrello elevatore in modo da permetterne lo svuotamento.
La struttura è composta da una camera a tenuta stagna sulla quale sono fissate tutte le altre parti della macchina: impianto di generazione vuoto e quadro di comando.
All’interno della camera stagna deve essere posizionata la siviera fornita in dotazione. Una volta effettuato il travaso, la siviera può essere prelevata con il carrello elevatore in modo da permetterne lo svuotamento.
Caratteristiche tecniche
- Funzionamento con ciclo completamente automatico gestito da PLC Siemens
- Parametri liberamente configurabili su pannello operatore touch screen
- Abilitazione al travaso sole se la termocoppia presente sul tubo rileva una temperatura adeguata
- N° 2 trasduttori di pressione ad alta precisione per il rilevamento del livello di vuoto
Principio di funzionamento
Il principio di funzionamento di questa apparecchiatura si basa sulla creazione di un vuoto spinto in una camera stagna dotata di un tubo di aspirazione.
Il liquido, in questo caso lega di alluminio, viene risucchiato per via della differenza di pressione che si viene a creare tra la massa da travasare (pressione ambiente) e la camera ad alto vuoto.
Il liquido, in questo caso lega di alluminio, viene risucchiato per via della differenza di pressione che si viene a creare tra la massa da travasare (pressione ambiente) e la camera ad alto vuoto.

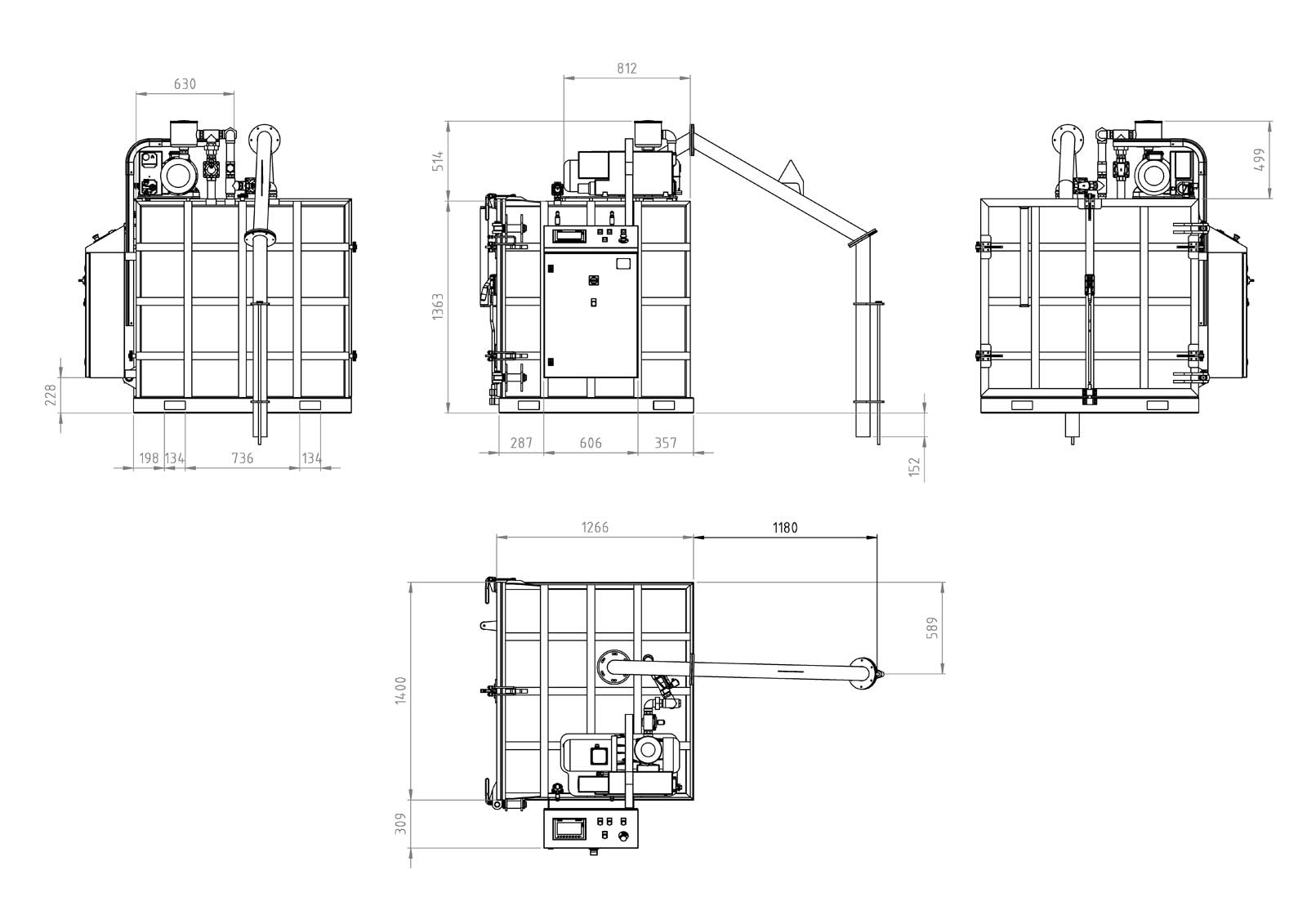

Dimensioni

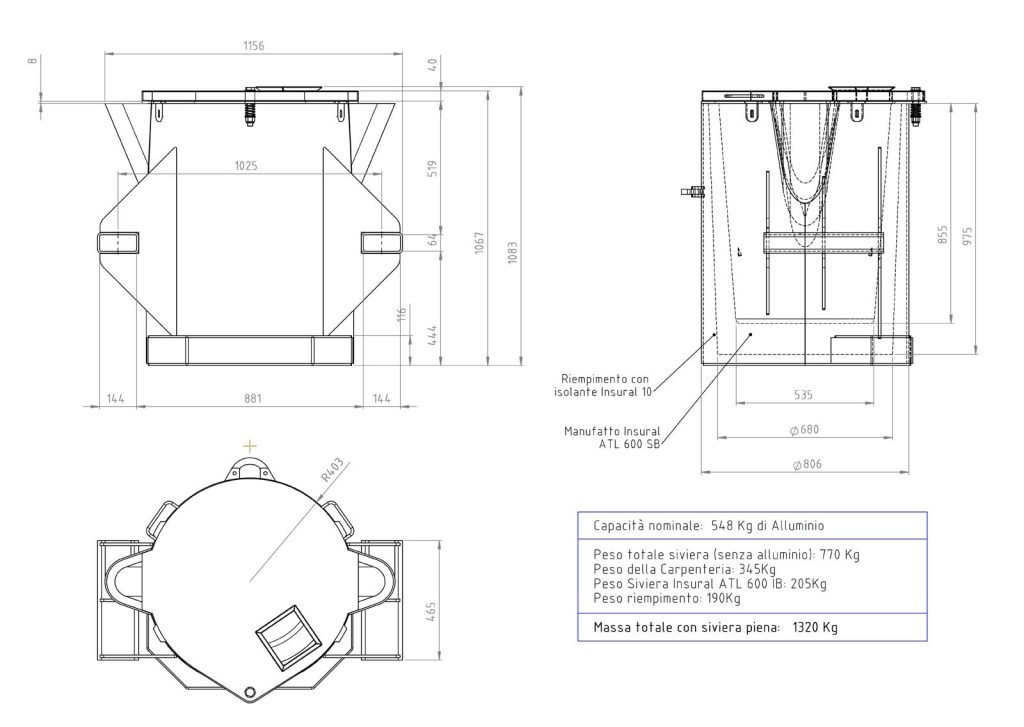

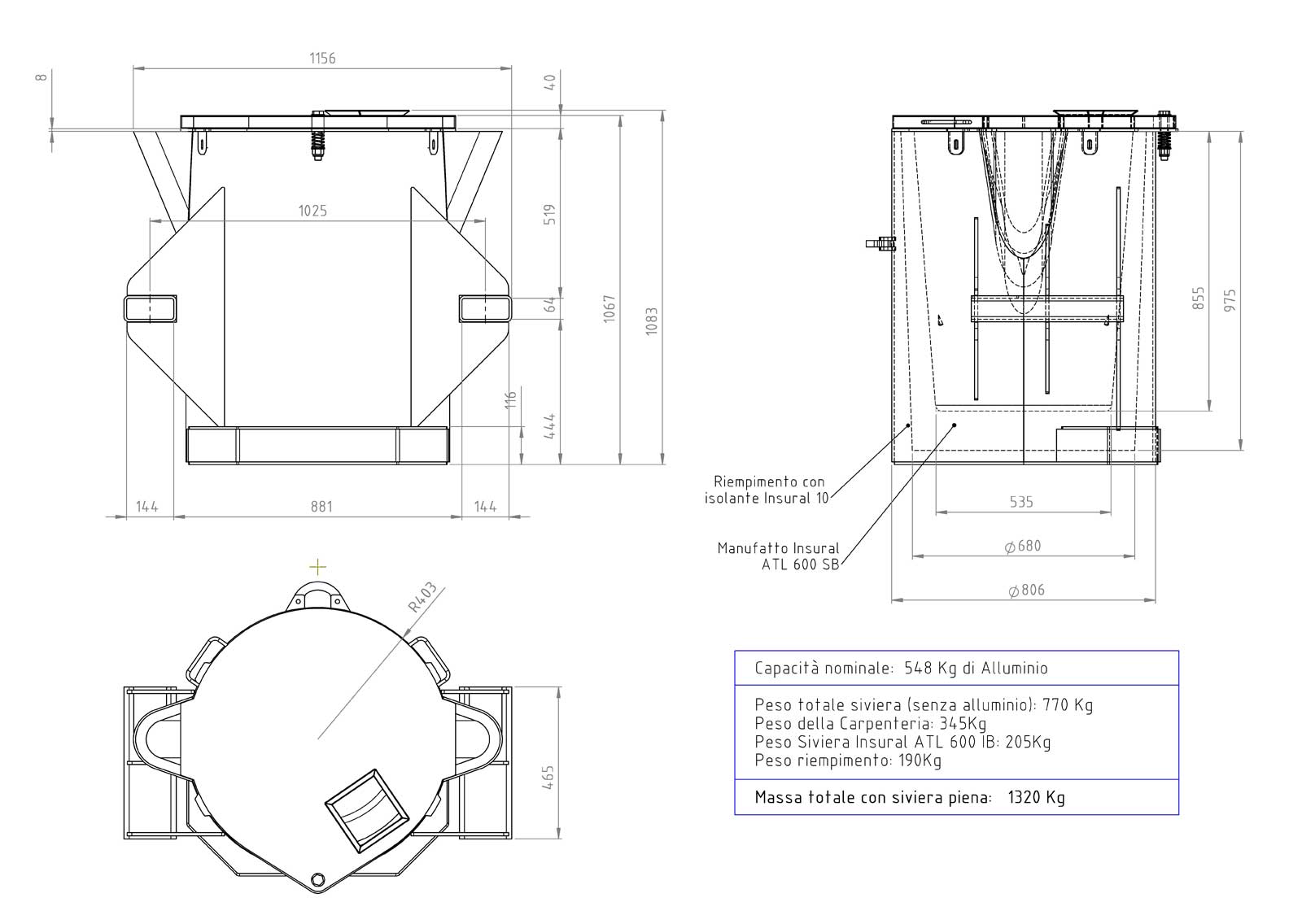

Dimensioni Siviera:
Alimentazione
Alimentazione elettrica:
- Tensione di alimentazione 400Vac 3 Fasi 50Hz
- Potenza 4000 VA
Comandi
- Interruttore generale
- Spia luminosa tensione inserita
- Pannello di interfaccia operatore
- Pulsante luminoso di Start creazione vuoto
- Pulsante luminoso di Start travaso
- Pulsante di Stop ciclo
- Pulsante di arresto a fungo
- Pulsante di inserzione circuito ausiliario
Optionals
Tubo di aspirazione con forma / dimensioni speciali
Sistema di preriscaldo tubo di aspirazione
Eventuale seconda siviera
Sistema di preriscaldo tubo di aspirazione
Eventuale seconda siviera
Galleria

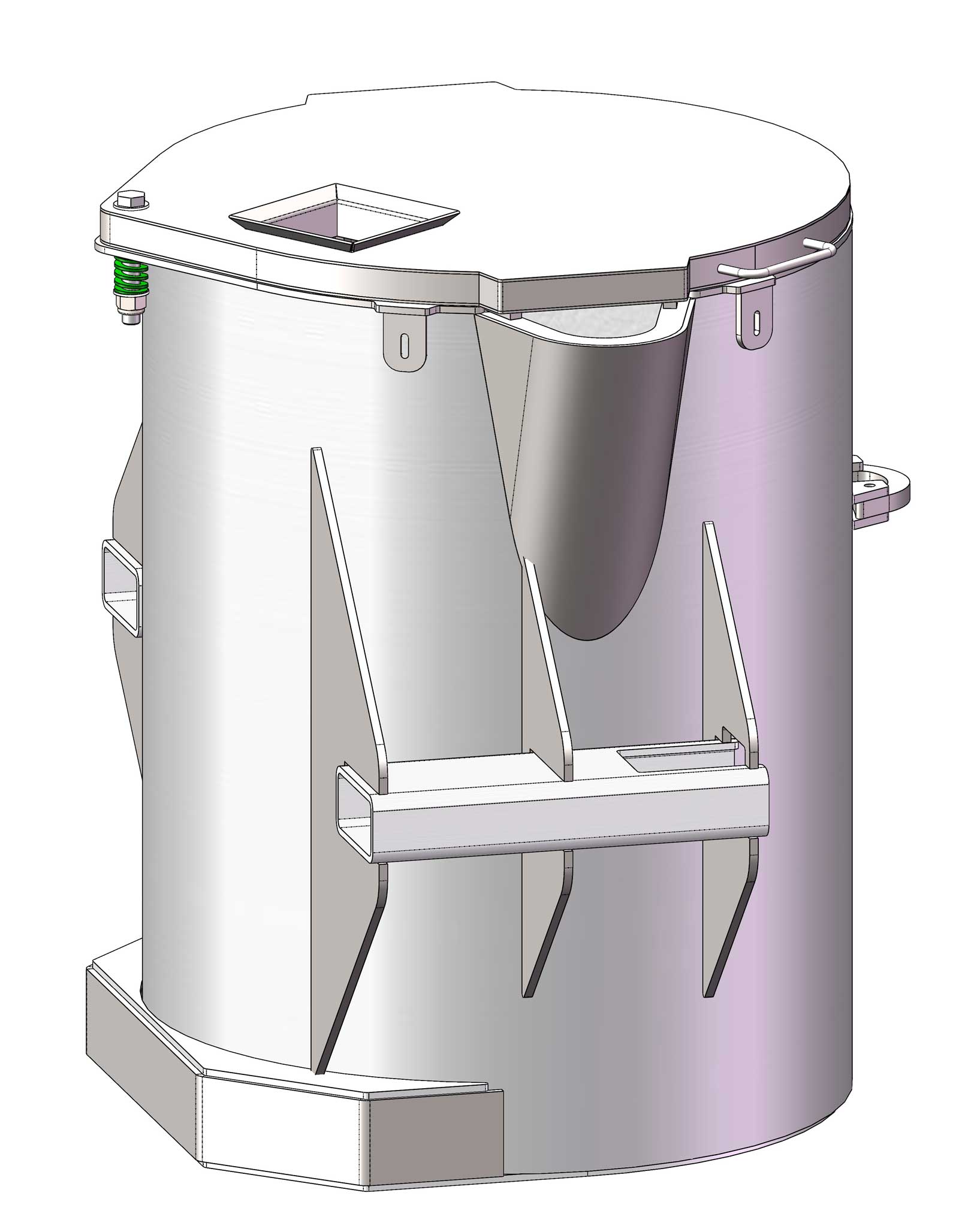

T4 Alu Siviera

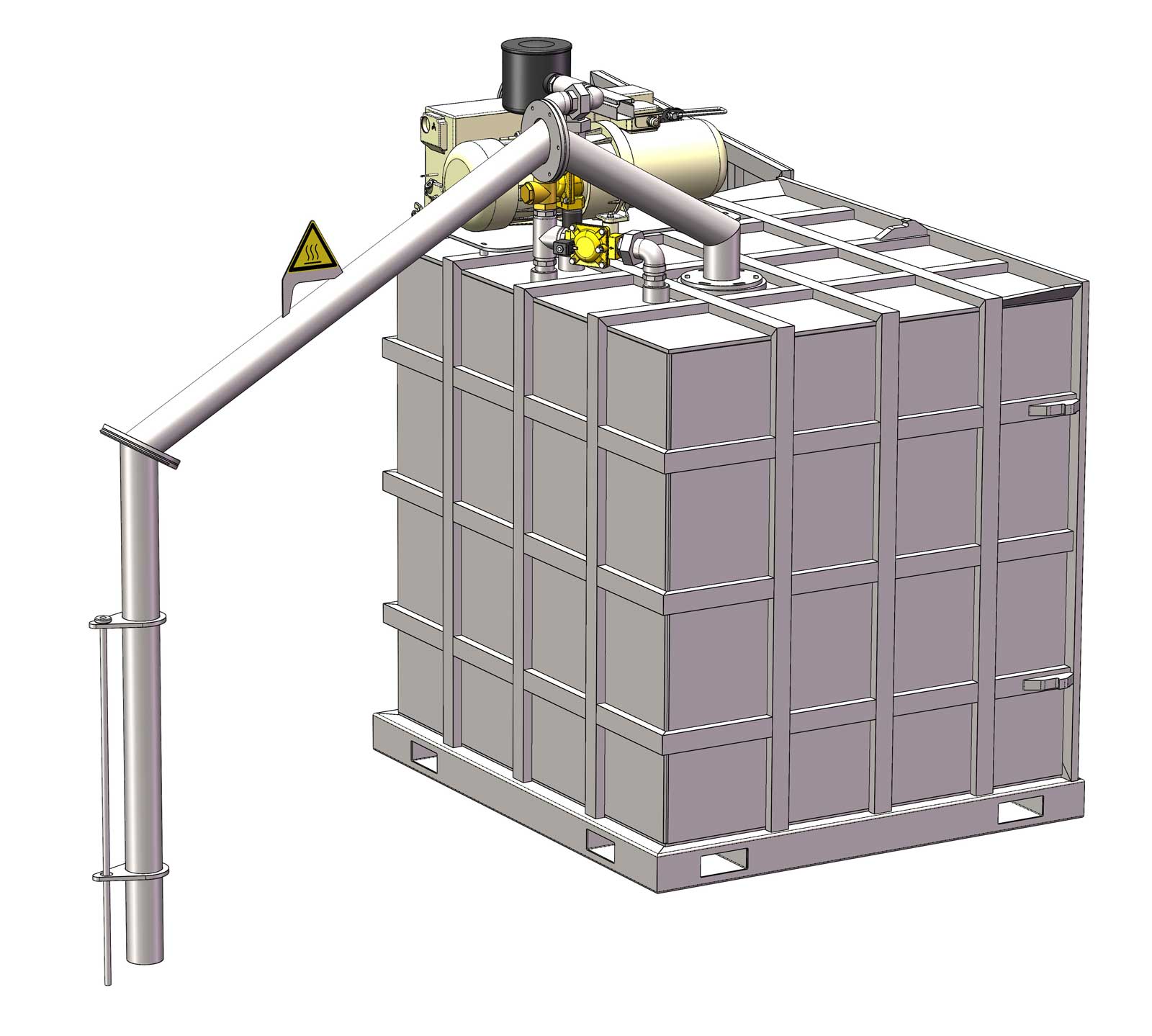

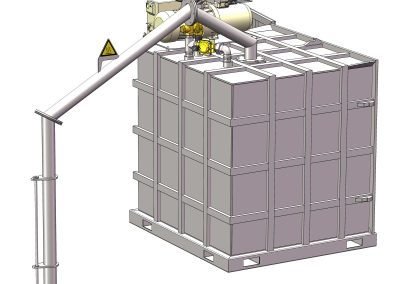

T4 Alu Portella tubo aspirazione

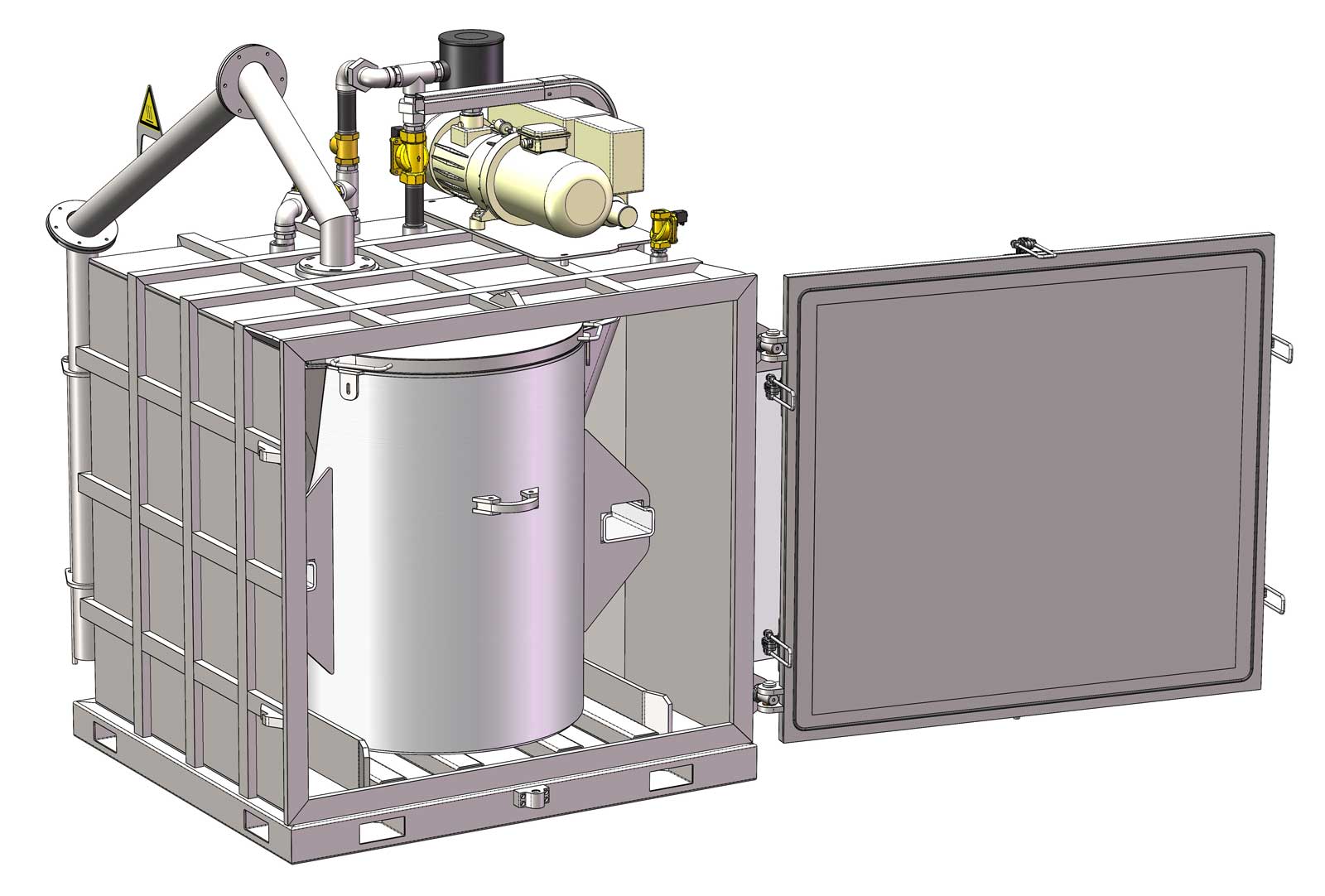

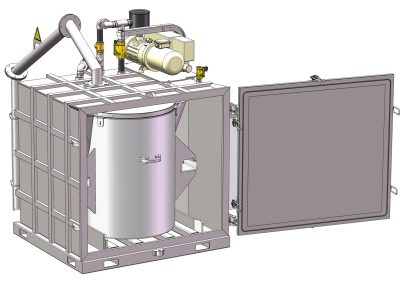

T4 Alu Portella aperta

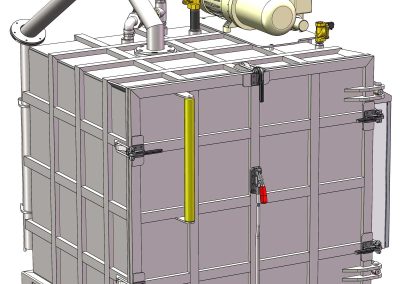

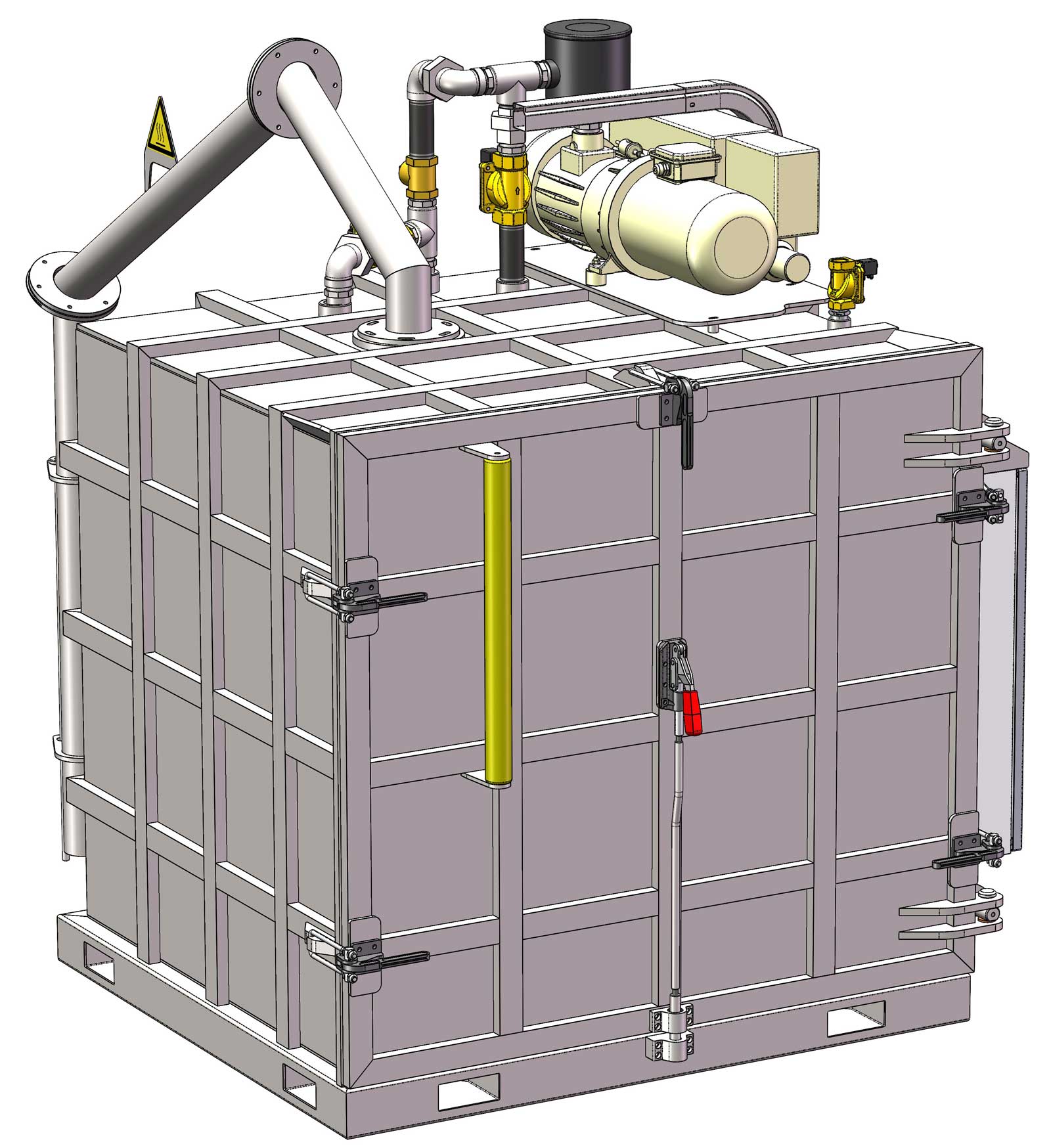

T4 Alu Portella
