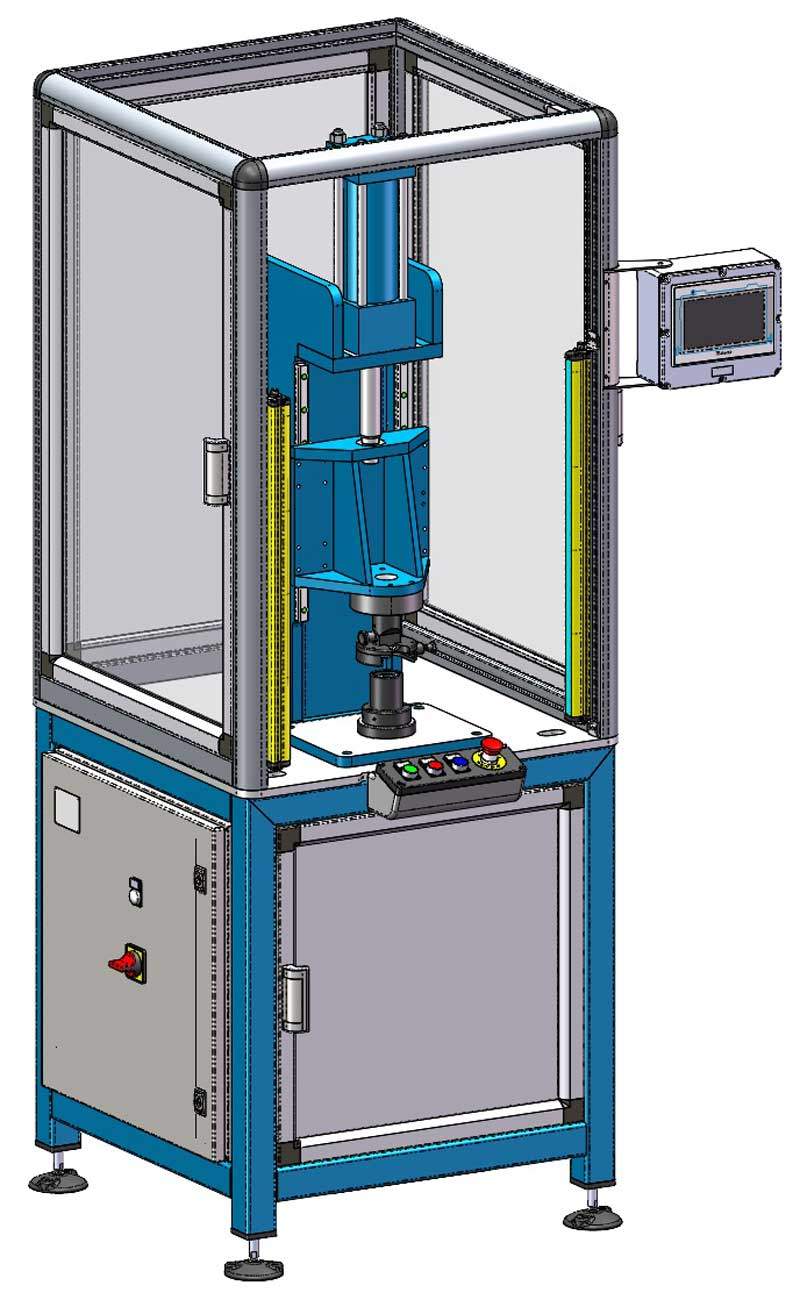

Pressa oleodinamica 10T con controllo del piantaggio automatica
Pressa oleodinamica a struttura compatta costituita da cilindro oleodinamico guidato di spinta con cella di carico per misurazione della forza di spinta per il piantaggio controllato di componenti meccanici.
La pressa presenta un adattatore superiore per l’inserimento e la rimozione dei tamponi tramite aggancio rapido per un agevole cambio formato. Inoltre i posaggi portapezzo inferiori sono stati appositamente progettati per l’alloggiamento e il centraggio dei pezzi meccanici da piantare.
La pressa è progettata e realizzata secondo le norme di sicurezza vigenti ed è dotata di marchio CE, completa di dispositivi di sicurezza come azionamento della movimentazione tramite comando bimanuale, protezioni perimetrali in policarbonato trasparente e barriere fotoelettriche di sicurezza sul lato accessibile.
Struttura
- Banco di sostegno in tubolare elettrosaldato con piano di appoggio dimensioni 800x615x830h, chiuso perimetralmente con lati apribili per la manutenzione della centralina idraulica posizionata sotto il piano di appoggio
- Pressa in acciaio elettrosaldato con struttura a collo di cigno
- Slitta verticale che scorre su pattini a ricircolo di sfere per la massima precisione in pressata
- Cilindro oleodinamico alesaggio 80mm – corsa 200mm – spinta 100kN (10Ton)
- Trasduttore lineare corsa 200mm con risoluzione 1/100mm
- Cella di carico con fondoscala 10Ton fissata sullo stelo del cilindro, con dispositivo portacavo e guaina flessibile
- Protezione fissa realizzata con profili in alluminio e pannelli in policarbonato trasparente che proteggono 3 lati
- Barriera fotoelettrica di protezione che protegge il lato libero ed interrompe il funzionamento se attraversata durante la fase di piantaggio
Centralina oleodinamica
- Centralina oleodinamica con due pompe in tandem per permettere due velocità di avanzamento dei cilindri (8cm/sec veloce – 0,8 cm/sec lenta)
- Valvola di regolazione della pressione per limitare la forza di piantaggio
- Serbatoio olio in lamiera verniciata capacità 50l
Quadro elettrico
- Fasi: 3+N
- Potenza complessiva installata: 2kW
- Circuito ausiliario: 24Vdc
- Modulo di sicurezza per la gestione del pulsante di emergenza in cat. IV
- N° 2 contattori di linea
- Modulo di sicurezza bimanuale per il comando della pressata
- PLC per la gestione del ciclo di lavoro e delle movimentazioni manuali
- Azionamento del motore mediante contattore e interruttore automatico di protezione
Comandi / interfaccia
Pulsantiera comandi composta da:
- comando bimanuale per la pressata
- comando bimanuale per la risalita
- pulsante di emergenza a fungo
- pulsante di inserzione circuito ausiliario
- pulsante di avvio piantaggio automatico
Pannello interfaccia operatore touch-screen TFT a colori dimensione 7,5”, che visualizza le seguenti informazioni:
- ciclo impostato
- forza di piantaggio
- posizione assoluta
- corsa di piantaggio
- esito del ciclo di piantaggio
- possibilità di visualizzare il grafico del piantaggio
Optionals
- Consente il collegamento di qualsiasi dispositivo Ethernet senza la necessità di configurare il gateway.
- Connessione istantanea a banda larga, attraverso la LAN dello stabilimento creando una rete VPN (il tunneling VPN basato su SSL garantisce la massima sicurezza, l’accesso VPN può essere controllato con un interruttore ON/OFF esterno dotato di chiave)

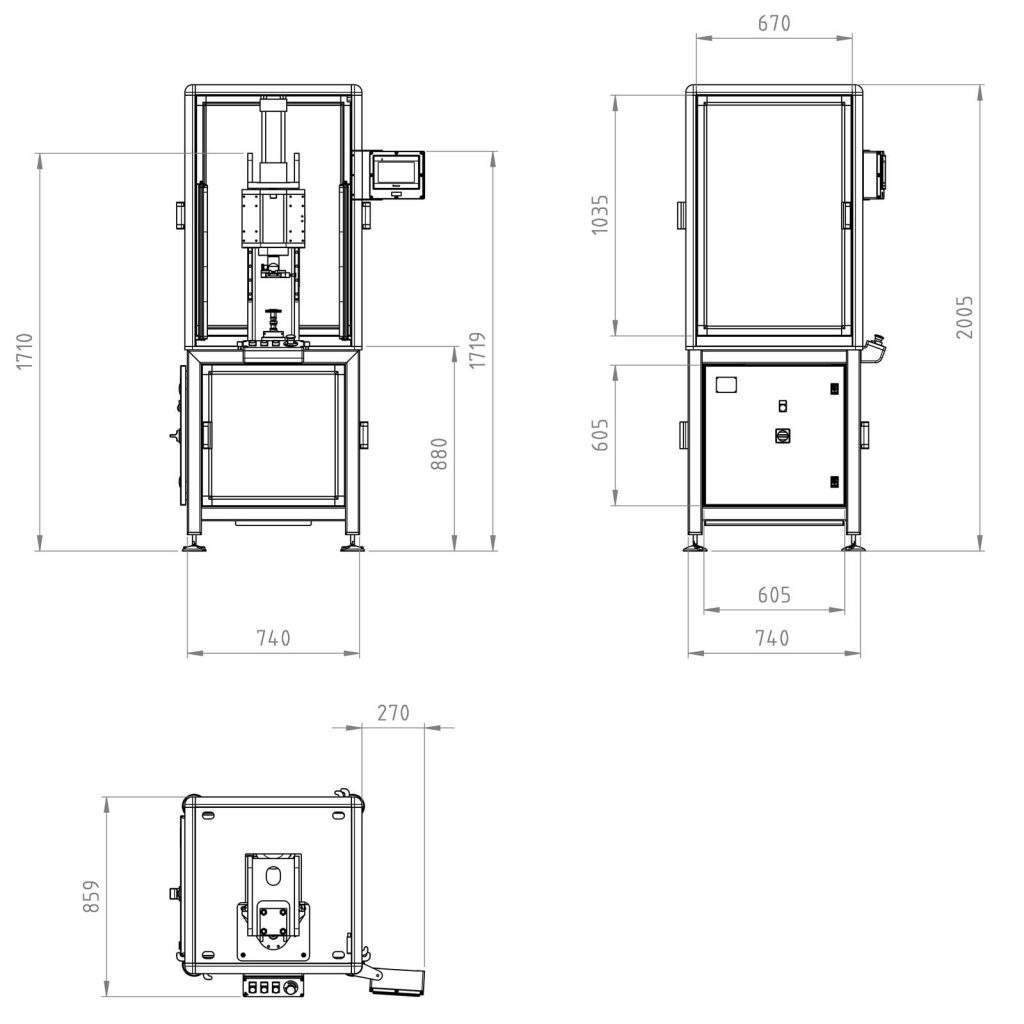

Dimensioni
Galleria

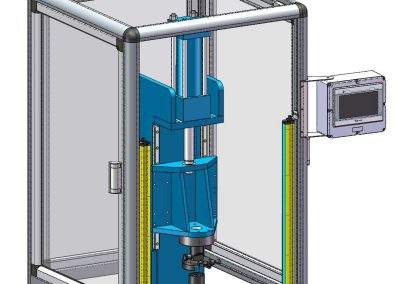

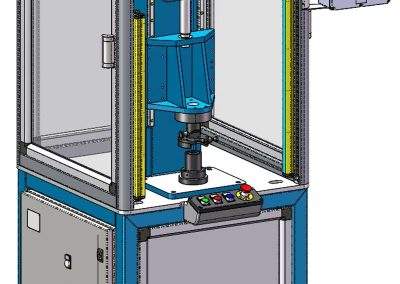

Pressa 10T automatica con controllo piantaggio Protezioni perimetrali con barriere fotoelettriche

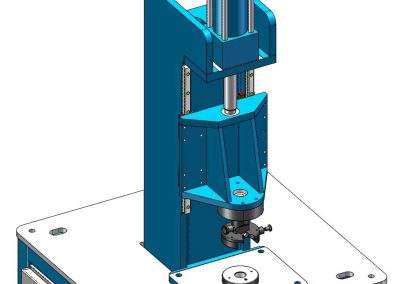

Pressa 10T automatica con controllo piantaggio Pressa con sistema di guida di precisione
